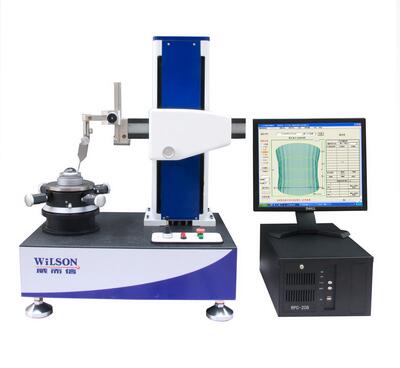

CA20/CA25型圆柱度仪

CA20/CA25型圆柱度仪
  产品详情

CA20/CA25型圆柱度仪/垂直度/直线度/同心度/同轴度/圆柱度测量仪

了解更多此款圆柱度仪相关资讯,敬请联系 无锡诺和锐特自动化设备有限公司

联系人:杨先生   联系电话:137-7146-8648



测量项目

测量项目

圆度、圆柱度、、同心度、同轴度(多要素)、直线度、垂直度(多要素)、跳动(轴向、径向)、全跳动(轴向、径向)、平面度(多要素)、平行度(多要素),缺口剔除、波纹度、谱分析、波高分析、谐波分析、直径、锥度(垂直、平面)、壁厚偏差

测量范围

最大测量直径

φ200mm

最大测量高度

280mm

承载重量

15Kg

主轴精度

主轴径向误差

H=到工作台高度

±(0.04+5H/10000)μm

主轴轴向误差

X=到主轴中心距离

±(0.04+6X/10000)μm

工作台

台面直径

φ150mm

调整范围

调偏心±2mm ; 调水平±1°

回转直径

φ200mm

旋转速度

0-12/

Z轴(立柱)

直线度(窄范围)

0.8μm/100mm

直线度(全范围)

1.0μm/200mm

光栅分辨率

回转轴线与Z轴导轨平行度

回转轴线与

Z轴导轨平行度

2μm /250mm(母线基准)

水平臂(横导轨)

移动精度

2μm/150mm

水平移动距离

140mm

光栅分辨率

传感器

量程

500μm (半径差)

分辨率

0.005μm

测针形状

2mm宝石球测头(有更多直径可选择)

测力

1-12g

数据采集

数据采集

3600/周(国际通用)

放大倍率

放大倍率

20万倍 自动

评定方法

评定方法

LSC(最小二乘法)、 MZC(最小区域法)、

 MIC(最大内切圆法)、 MCC(最小外接圆法)

滤波值

滤波值

1-5001-1501-501-153-163-1715-50017-100 upr

数据分析处理

频谱分析

分析不同频率成分的幅值

异常数据剔除

手动或自动剔除异常数据,如毛刺、孔及凸点等

文件管理

测量数据自动保存,可删除

数据打印

可选用单个或多个测量结果同页打印模式

安装要求

电源

220-240V  AC, 50HZ,单独地线;最大功率消耗450W

压缩空气

纯净压缩空气:气压0.4MP,消耗0.1m3 /min (气源供给0.6MP0.25m3 /min以上)

环境要求

工作温度:10°-30°(常温);湿度20-80%RH(无结露),良好地线,无明显振源



了解更多此款圆柱度仪相关资讯,敬请联系 无锡诺和锐特自动化设备有限公司

联系人:杨先生   联系电话:137-7146-8648
