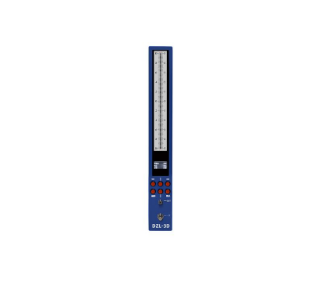

气电量仪测量能够指示量值的座式和上置式等长度测量工具
气电量仪测量能够指示量值的座式和上置式等长度测量工具。与量具相比,量仪具有灵敏度高、精度高、测量力小等优点,其结构较复杂。气电量仪对环境条件要求较高,一般在计量室使用。气动测量是利用气体在流动过程中,某些物理量(压力、流量、流速)的变化通过气电转换器将气信号转换为电信号并由发光管组成的光柱示值来实现对几何量的一种测量,利用这一原理实现测量的仪器称为气电量仪。气动量仪由于其本身具备很多优点,所以在机械制造行业得到了广泛的应用。气电量仪可以装在比较仪座上作长度测量,也可装上气动塞规(测孔量头)或气动卡规(测轴量头)直接检查孔或轴的直径大小。
通过整合还可同时对几个被测参数进行综合测量。还可装在机床设备(如磨床)上对加工过程中的工件进行测量,实现主动测量或自动测量。气电量仪一般由空气过滤器、空气稳压器、测量指示器和测量装置四个部分组成:空气过滤器是将气源送来的压缩空气进行过滤,清除其中的灰尘、水分和油分等,使空气干燥和清洁,避免引起管路和喷嘴堵塞或锈蚀。空气稳压器是使压缩空气的压力保持恒定,避免因气压波动而影响测量。测量指示器是灵敏的气体压力计或流量计,由它精确地指示出压力或流量的变化。测量装置用来感受被测量值的变化。
